{0}} پن ٹائپ سی ایک آسان ورژن ہے جو صرف USB 2.0 اور بنیادی چارجنگ کی حمایت کرتا ہے ، اور کم لاگت والے آلات کے لئے موزوں ہے۔ 24- پن ایک مکمل خصوصیات والا ورژن ہے جو تیز رفتار ڈیٹا ٹرانسمیشن (USB 3. 0+) ، PD فاسٹ چارجنگ ، اور ویڈیو آؤٹ پٹ (جیسے ڈسپلے پورٹ) کی حمایت کرتا ہے ، اور اعلی کے آخر میں نوٹ بک ، ڈاکنگ اسٹیشنوں ، وغیرہ کے لئے موزوں ہے۔ اگر آپ کو متعدد افعال کی ضرورت ہے تو ، آپ کو 24- پن ورژن استعمال کرنا چاہئے۔
رابطوں میں اختلافات

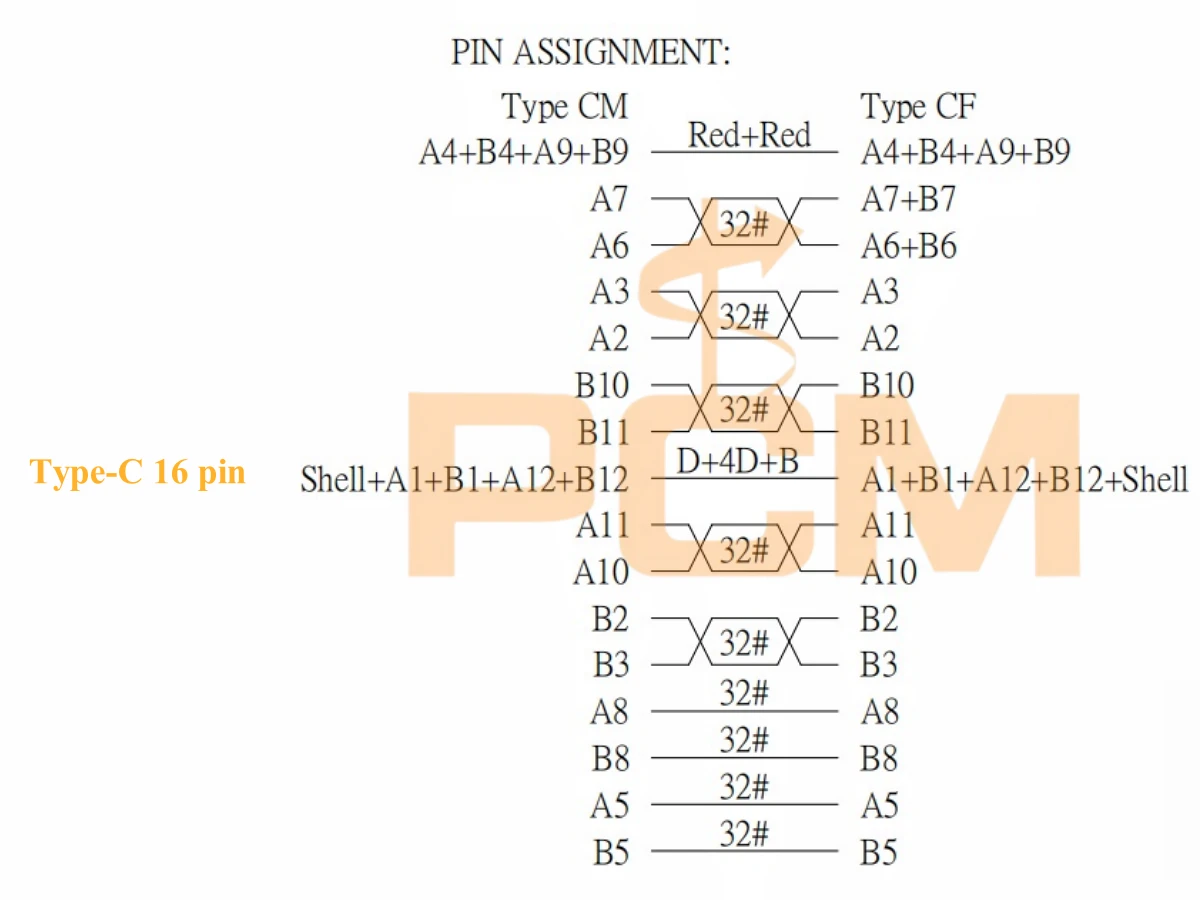

16- پن:
ہوسکتا ہے کہ کچھ بے کار گراؤنڈ (GND) یا تیز رفتار ڈیٹا لائنوں (جیسے TX\/RX تفریق جوڑے) کی کمی ہو۔
عام طور پر صرف D+\/D- لائنز اور بنیادی بجلی کی فراہمی (VBUS ، GND) USB 2 کی۔ 0 برقرار ہے۔
24- پن:
تمام سگنل لائنوں پر مشتمل ہے: تیز رفتار تفریق جوڑے کے 4 جوڑے (TX\/RX) ، سی سی (کنفیگریشن چینل) ، ایس بی یو (سائیڈ بینڈ استعمال) ، وی بی یو ایس ، جی این ڈی ، وغیرہ۔
یہ ڈھانچہ زیادہ پیچیدہ ہے ، جو مثبت اور منفی اندراج اور کثیر فنکشن مذاکرات کی حمایت کرتا ہے۔
| خصوصیت کیٹیگری | 24- پن ورژن | 16- پن ورژن |
|---|---|---|
| پاور پن | 4 vbus + 4 gnd | 2 vbus + 2 gnd |
| USB 2. 0 | D+ \/ D- کے 2 جوڑے (بے کار) | D+ \/ D- کی 1 جوڑی |
| USB 3.x | سپرپیڈ تفریق لائنوں کے 4 جوڑے | عام طور پر چھوڑ دیا جاتا ہے |
| سی سی چینل | 2 پن (CC1 اور CC2) | 1 پن (عام طور پر صرف CC1) |
| ایس بی یو لائنز | 2 پن (SBU1 اور SBU2) | عام طور پر چھوڑ دیا جاتا ہے |
| الٹ پلگ | مکمل طور پر تائید | محدود مدد |
| ویڈیو آؤٹ پٹ | تعاون یافتہ (جیسے ڈسپلے پورٹ ALT موڈ کے ذریعے) | عام طور پر تائید نہیں کی جاتی ہے |
| USB PD (بجلی کی فراہمی) | 240W تک کی حمایت کی گئی | عام طور پر صرف بنیادی بجلی کی فراہمی کی حمایت کرتا ہے |
عام منظرنامے
16- پن کا انتخاب کرتے وقت:
لاگت سے حساس ، صرف چارجنگ یا USB 2 کی ضرورت ہے۔ 0 ڈیٹا ٹرانسمیشن (جیسے سستے ہیڈ فون ، چوہوں)۔
24- پن کا انتخاب کرتے وقت:
تیز رفتار ڈیٹا ٹرانسمیشن (جیسے بیرونی ایس ایس ڈی) ، 4K ویڈیو آؤٹ پٹ ، PD فاسٹ چارجنگ یا تھنڈربولٹ 3\/4 افعال کی ضرورت ہے۔
