دوہری-پورٹ USB اور HDMI پینل ماؤنٹ اڈاپٹر خلا کے لیے-محدود کنٹرول کیبینٹ اور HMI پینلز

ڈوئل-پورٹ پینل ماؤنٹ اڈاپٹر دو انٹرفیس-USB-A, USB-C یا HDMI-کو ایک کمپیکٹ ماڈیول میں جوڑتے ہیں۔ دو کے بجائے ایک کٹ آؤٹ۔ کم مشینی، کلینر لے آؤٹ، تیز اسمبلی۔ اس گائیڈ میں پانچ عام مجموعوں کا احاطہ کیا گیا ہے، ان کی وضاحت کیسے کی جائے، اور آرڈر کرنے سے پہلے کن چیزوں کی تصدیق کرنی ہے۔

• ڈوئل-پورٹ پینل ماؤنٹ اڈاپٹر دو انٹرفیس کو ایک ماڈیول میں جوڑتے ہیں، جس میں دو کے بجائے صرف ایک پینل کٹ آؤٹ کی ضرورت ہوتی ہے۔
• استعمال کے قابل پینل ایریا کو بحال کرتے ہوئے، دو الگ الگ سنگل-پورٹ کٹ آؤٹس کے درمیان عام طور پر درکار کلیئرنس گیپ کو ختم کرتا ہے۔
• پانچ عام امتزاج: دوہری USB-A، Dual USB-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C۔
• کنٹرول کیبنٹ، HMI پینلز، صنعتی پی سی، کیوسک اور OEM آلات کے لیے موزوں ہے جس کے سامنے پینل کے محدود علاقے ہیں۔
• کوٹیشن کے لیے، فراہم کریں: پورٹ کا مجموعہ، پینل کٹ آؤٹ کے طول و عرض، پینل کی موٹائی، کیبل کی لمبائی اور USB/HDMI ورژن۔

تعریف:ایک ڈوئل-پورٹ پینل ماؤنٹ اڈاپٹر ایک واحد ماڈیول ہے جو دو بیرونی انٹرفیس (USB، USB-C یا HDMI) کو ایک پینل-ماؤنٹڈ ہاؤسنگ میں ضم کرتا ہے، جس سے انجینئرز کو کنٹرول کیبنٹ یا آلات کے پینل پر ایک کٹ آؤٹ پوزیشن کے ذریعے دو کنکشن پوائنٹس فراہم کر سکتے ہیں۔

📋 مشمولات

مسئلہ: فرنٹ پینل کی جگہ طے ہے، انٹرفیس کے مطالبات نہیں ہیں۔

کنٹرول کیبنٹ اور HMI پینلز میں فرنٹ پینل ایریا فکسڈ ہے۔ ایک بار جب ڈسپلے، پش بٹن، ایمرجنسی اسٹاپ، انڈیکیٹر لائٹس اور کیبل گلینڈز رکھ دیے جاتے ہیں، تو بیرونی سروس پورٹس کے لیے باقی جگہ اکثر ایک چھوٹی پٹی یا کونے تک محدود رہتی ہے۔

دریں اثنا، جدید صنعتی آلات کو ایک ہی سروس ایریا میں ایک سے زیادہ بیرونی انٹرفیس کی ضرورت ہوتی ہے۔ ایک HMI سسٹم کو کنفیگریشن کے دوران کی بورڈ کے لیے بیرونی مانیٹر کے علاوہ USB کے لیے HDMI کی ضرورت ہو سکتی ہے۔ ایک کنٹرول کیبنٹ کو USB-لیگیسی مینٹیننس ٹولز کے لیے A کے علاوہ نئے لیپ ٹاپس کے لیے USB-C کی ضرورت ہو سکتی ہے۔ ایک ٹیسٹ کے آلے کو بیک وقت ڈیٹا لاگنگ اور فرم ویئر اپ ڈیٹ کے لیے دو USB پورٹس کی ضرورت ہو سکتی ہے۔

جب ہر انٹرفیس ایک علیحدہ سنگل-پورٹ اڈاپٹر استعمال کرتا ہے، تو نتیجہ ایک سے زیادہ کٹ آؤٹ، ایک سے زیادہ ماؤنٹنگ پوزیشنز اور ایک پرہجوم پینل لے آؤٹ ہوتا ہے۔ بیچوں میں تیار کردہ سامان کے لیے، یہ مشینی، اسمبلی اور QC لاگت کو بھی کئی گنا بڑھا دیتا ہے۔

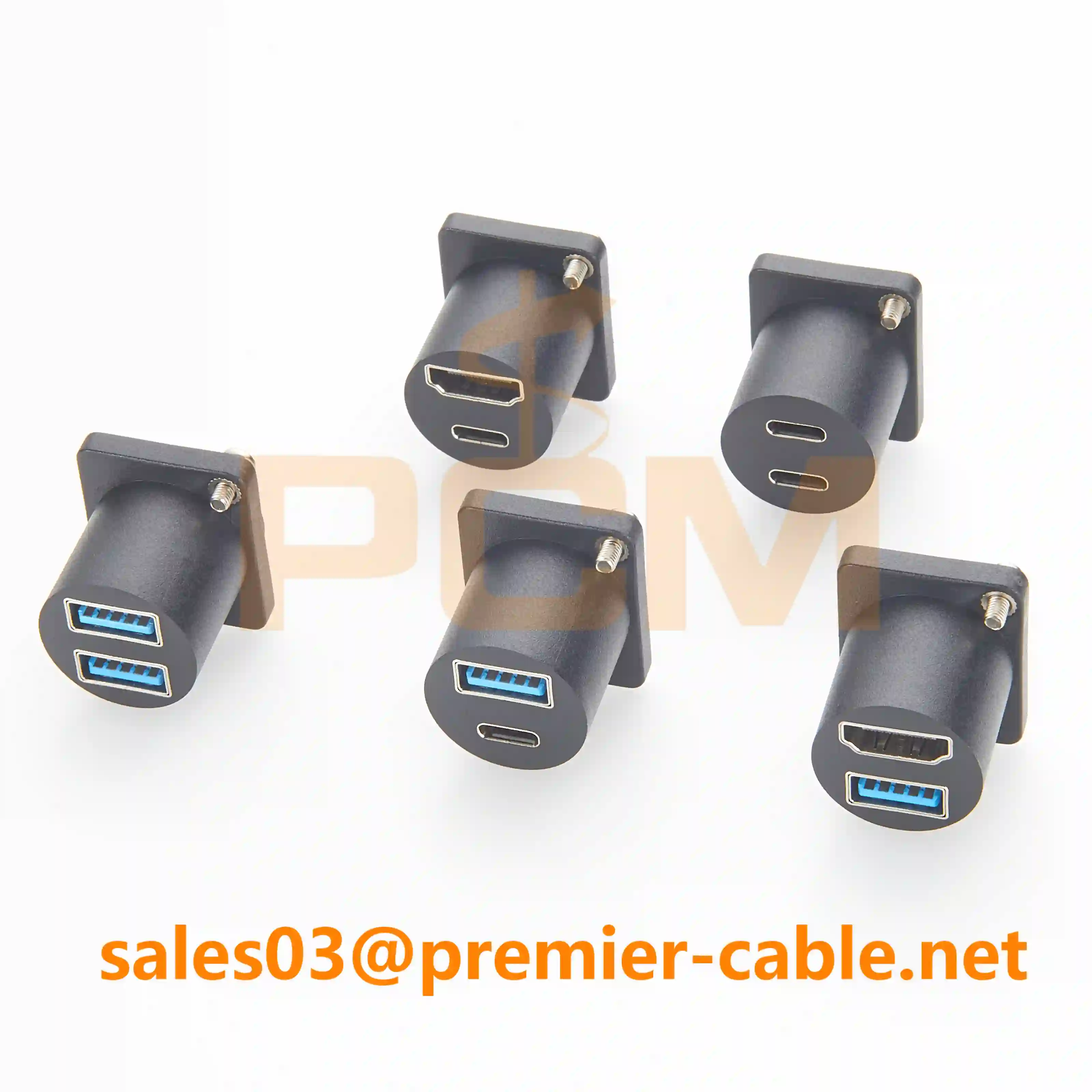

USB اور HDMI پینل ماؤنٹ اڈاپٹر مجموعہ

دوہری-پورٹ کے امتزاج کے اختیارات

کنٹرول کیبینٹ کے لیے مکمل پروڈکٹ رینج

سنگل-پورٹ بمقابلہ دوہری-پورٹ: پریکٹس میں کیا تبدیلیاں آتی ہیں

جگہ کی بچت صرف کٹ آؤٹ ہی نہیں ہے۔ دو ملحقہ کٹ آؤٹس کے درمیان کم از کم کلیئرنس-پینل کی سختی کو برقرار رکھنے کے لیے درکار ہے-کو ڈوئل-پورٹ ماڈیول کے ساتھ مکمل طور پر ختم کر دیا جاتا ہے۔

پانچ مشترکہ دوہری-پورٹ کے امتزاج

دوہری USB-A

دو USB-ایک پینل ماڈیول میں ایک بندرگاہ۔ ایسے آلات کے لیے موزوں جو پرانی USB پیری فیرلز استعمال کرتے ہیں: USB ڈرائیوز، کی بورڈز، چوہے، بارکوڈ سکینر، مینٹیننس لیپ ٹاپ۔ USB ورژن کے اختیارات: USB 2.0 یا USB 3.0۔ زیادہ تر صنعتی دیکھ بھال کے کاموں (فرم ویئر اپ لوڈ، لاگ ڈاؤن لوڈ) کے لیے، USB 2.0 کافی ہے۔ USB 3.0 کو ترجیح دی جاتی ہے جب بڑی ڈیٹا فائلوں کو باقاعدگی سے منتقل کیا جاتا ہے۔

دوہری USB-C

ایک ماڈیول میں دو USB-C پورٹس۔ ڈیٹا کی منتقلی، چارجنگ یا دونوں کے لیے ٹائپ-C کا استعمال کرتے ہوئے نئے آلات کے ڈیزائن کے لیے موزوں ہے۔

دوہری USB-ایک پینل ماؤنٹ اڈاپٹر

ڈوئل USB-C پینل ماؤنٹ اڈاپٹر

USB-A + USB-C پینل ماؤنٹ اڈاپٹر

USB-A + USB-C

ایک ماڈیول میں ایک USB-A اور ایک USB-C۔ ایک عملی منتقلی-آلات کے لیے مدت کا مجموعہ جس میں وراثت والے USB-A آلات اور جدید تر قسم کے-C آلات دونوں کو پیش کرنا چاہیے۔ یہ فی الحال OEM سازوسامان کے مینوفیکچررز کی طرف سے سب سے عام درخواست ہے کیونکہ یہ موجودہ مینٹیننس ٹولز اور نئے لیپ ٹاپ دونوں کا احاطہ کرتی ہے بغیر صارفین کو اڈاپٹر لے جانے کی ضرورت ہوتی ہے۔

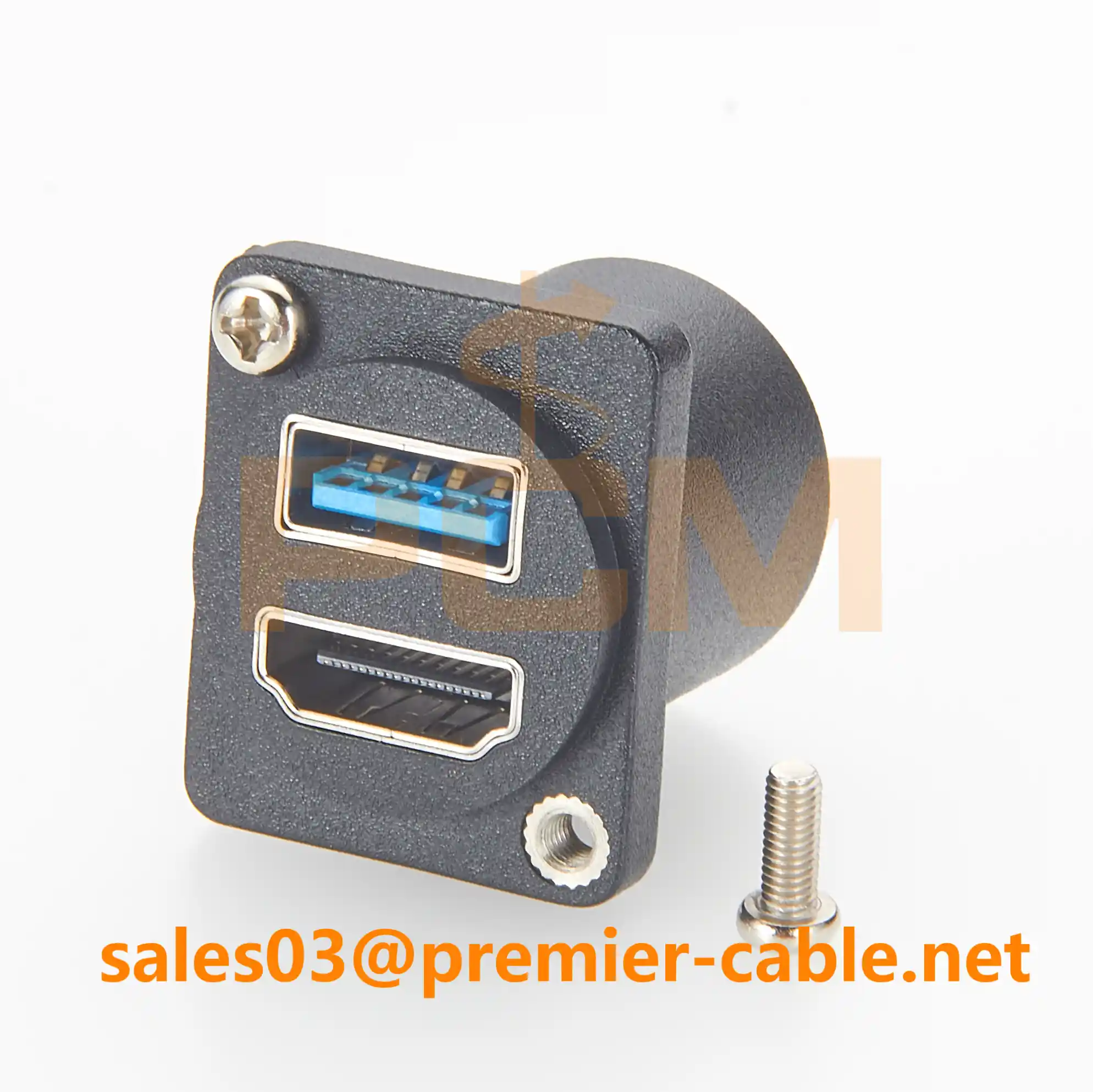

HDMI + USB-A

ایک ماڈیول میں ایک HDMI اور ایک USB-A۔ HMI پینلز، ایمبیڈڈ پی سی اور کنٹرول سسٹمز کے لیے موزوں ہے جن کو سامنے والے پینل سے ڈسپلے آؤٹ پٹ + پیریفرل رسائی کی ضرورت ہے۔ وضاحت کرتے وقت، HDMI ورژن کی تصدیق کریں (1080p کے لیے 1.4، 4K @ 60 Hz کے لیے 2.0) اور کیا پیچھے کیبل کے طویل چلنے کے لیے ایک فعال کیبل کی ضرورت ہے۔

HDMI + USB-C

ایک ماڈیول میں ایک HDMI اور ایک USB-C۔ نئے کمپیکٹ سسٹمز کے لیے موزوں ہے جہاں آپریٹر کو بیرونی ڈسپلے اور ٹائپ-C ڈیٹا یا ایک سروس پینل ایریا سے چارجنگ رسائی دونوں کی ضرورت ہوتی ہے۔

HDMI + USB-ایک پینل ماؤنٹ اڈاپٹر

HDMI + USB-C پینل ماؤنٹ اڈاپٹر

آرڈر کرنے سے پہلے تصدیق کرنے کے لیے مکینیکل نردجیکرن

ڈوئل-پورٹ اڈاپٹر کو سنگل-پورٹ ورژن کے مقابلے زیادہ محتاط ڈائمینشن چیکنگ کی ضرورت ہوتی ہے کیونکہ پینل کا کٹ آؤٹ بڑا ہوتا ہے اور پیچھے کی کلیئرنس زیادہ اہم ہوتی ہے۔

ضروری ہے کہ-آئٹمز کی تصدیق کریں۔

1. پورٹ کا مجموعہ۔کون سے دو انٹرفیس کی ضرورت ہے؟
2. پینل کٹ آؤٹ کے طول و عرض۔دھاتی پینل میں مستطیل افتتاحی سائز۔
3. پینل کی موٹائی کی حد۔تصدیق کریں کہ آیا اڈاپٹر اصل دیوار کی موٹائی کو سپورٹ کرتا ہے۔ موٹے پینلز کے لیے دھاگے کی توسیع کی ضرورت ہو سکتی ہے-۔
4. پیچھے کیبل کی لمبائی اور سمت۔پینل کے پیچھے کتنی جگہ دستیاب ہے؟ کیا کیبل کو سیدھا، 90 ڈگری پر یا کسی مخصوص زاویے سے باہر نکلنے کی ضرورت ہے؟
5. USB / HDMI ورژن۔یہ اندرونی وائرنگ اور کنیکٹر کی تفصیلات کا تعین کرتا ہے۔

آئٹمز کی تصدیق کرنا-اچھا-(حسب ضرورت پروجیکٹس کے لیے)

اکثر پوچھے گئے سوالات

کیا ڈوئل-پورٹ اڈاپٹر میں دو پورٹس کی کیبل کی لمبائی مختلف ہو سکتی ہے؟

جی ہاں حسب ضرورت ورژن میں ہر پورٹ کے لیے پیچھے کیبل کی لمبائی مختلف ہو سکتی ہے۔ یہ عام ہے جب دو اندرونی کنکشن پوائنٹس پینل کے پیچھے مختلف فاصلے پر ہوتے ہیں۔

ڈوئل-پورٹ اڈاپٹر عام طور پر کس پینل کی موٹائی کو سپورٹ کرتے ہیں؟

زیادہ تر معیاری ورژن عام صنعتی پینل اور انکلوژر موٹائی کو سپورٹ کرتے ہیں۔ موٹی دیواروں کے لیے، توسیعی-دھاگہ یا کلیمپ-ماؤنٹ ویرینٹ دستیاب ہیں۔ اگر پینل کی موٹائی معیاری حد سے باہر ہے تو سپلائر سے تصدیق کریں۔

کیا ڈوئل-پورٹ اڈاپٹر IP65-ریٹیڈ ورژن میں دستیاب ہیں؟

معیاری ورژن عام طور پر IP20 ہوتے ہیں (انڈور، کوئی سپلیش نہیں)۔ IP65/IP67 ورژن گسکیٹ اور مہر بند کیپس کے ساتھ واش-ڈاؤن یا آؤٹ ڈور ماحول کے لیے دستیاب ہیں، لیکن کوٹیشن مرحلے پر ان کی وضاحت ہونی چاہیے۔

کیا پینل اڈاپٹر پر USB-C چارجنگ اور ویڈیو کو سپورٹ کرتا ہے؟

ضروری نہیں۔ USB-C ایک کنیکٹر فارم فیکٹر ہے۔ آیا ایک مخصوص پینل اڈاپٹر صرف ڈیٹا کو سپورٹ کرتا ہے، ڈیٹا + چارجنگ، یا ڈیٹا + ویڈیو (Alt موڈ) اندرونی وائرنگ پر منحصر ہے۔ آرڈر کرنے سے پہلے ہمیشہ مطلوبہ فنکشن کی تصدیق کریں۔

طویل پیچھے کیبل چلانے پر HDMI سگنل کے معیار کا کیا ہوتا ہے؟

HDMI کے لیے اعلیٰ قراردادوں پر، غیر فعال کیبلز کی لمبائی کی ایک عملی حد ہوتی ہے جس سے آگے سگنل کم ہو سکتا ہے۔ اگر پچھلی کیبل رن لمبی ہے تو سپلائر سے تصدیق کریں کہ آیا ایک فعال کیبل یا سگنل کنڈیشنر کی ضرورت ہے۔

کسٹم ڈوئل-پورٹ پینل ماؤنٹ اڈاپٹر کی ضرورت ہے؟

ہمیں اپنا بھیجیں۔پورٹ کا مجموعہ، پینل کٹ آؤٹ سائز، پینل کی موٹائی، پیچھے کیبل کی لمبائی اور USB/HDMI ورژن. ہم فٹ ہونے کی تصدیق کریں گے اور ڈرائنگ واپس کریں گے۔

• معیاری امتزاج (Dual USB-A, Dual USB-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C) دستیاب ہے۔
• OEM پروجیکٹس کے لیے اپنی مرضی کے مطابق کیبل کی لمبائی، ہاؤسنگ میٹریل اور پورٹ لے آؤٹ دستیاب ہے۔
• یقین نہیں ہے کہ کون سا مجموعہ فٹ بیٹھتا ہے؟ اپنے پینل لے آؤٹ کی وضاحت کریں اور ہم تجویز کریں گے۔

سورس ڈوئل-پورٹ USB اور HDMI پینل ماؤنٹ اڈاپٹر

پریمیئر کیبلڈوئل-پورٹ USB-A, USB-C اور HDMI پینل ماؤنٹ اڈاپٹر کنٹرول کیبنٹ، HMI پینلز، صنعتی PCs، کیوسک اور OEM آلات کے لیے تیار کرتا ہے۔ معیاری اور حسب ضرورت ترتیب دستیاب ہے۔ تفصیلات کی مدد یا کوٹیشن کے لیے ہماری انجینئرنگ ٹیم سے رابطہ کریں۔
