H-MTD+6 MQS آٹوموٹیو ایتھرنیٹ کیبل اسمبلی خریدنا گائیڈ برائے ECU، ADAS اور سینسر پروجیکٹس

آٹوموٹو ایتھرنیٹ، ای سی یو، ڈومین کنٹرولر، LiDAR، کیمرہ اور ADAS سینسر پروجیکٹس کے لیے Rosenberger H{{0}MTD+6 MQS کیبل اسمبلیوں کو منتخب کرنے کے لیے ایک عملی گائیڈ، بشمول PCM-ZC-0132, PCM{{3},{6}, PCM-ZC-0134, PCM-ZC-0141, PCM-ZC-0139 اور PCM-ZC-0140۔

• تمام H-MTD+6 MQS کیبل اسمبلیوں کو ایک ہی پروڈکٹ نہ سمجھیں۔
• کچھ MQS رابطے پاور یا سگنل کے لیے وائرڈ ہیں، کچھ کھلی-تار ہیں، اور کچھ بغیر کنکشن کے محفوظ ہیں۔
• PCM-ZC-0132 اور PCM-ZC-0133 ECU یا کنٹرولر بورڈ اوپن وائر انٹیگریشن کے لیے بہتر ہیں۔
• PCM-ZC-0134 اور PCM-ZC-0141 پاور اور ڈیٹا انٹیگریٹڈ کیبل ڈیزائن کے لیے بہتر ہیں۔
• PCM-ZC-0139 اور PCM-ZC-0140 محفوظ MQS رابطے استعمال کرتے ہیں اور انہیں وائرڈ پاور پن کیبلز کے طور پر بیان نہیں کیا جانا چاہئے۔

خریدار کی تعریف:ایک H-MTD+6 MQS کیبل اسمبلی Rosenberger H-MTD ہائی-اسپیڈ ڈیٹا انٹرفیس کو اضافی 6 پن MQS رابطوں کے ساتھ جوڑتی ہے۔ آرڈر دینے سے پہلے، خریداروں کو اس بات کی تصدیق کرنی چاہیے کہ آیا MQS رابطے وائرڈ، کھلی-تار، پاور/ڈیٹا کے لیے استعمال کیے گئے، یا صرف مستقبل کے ڈیزائن کے لیے محفوظ ہیں۔

مشمولات

خریداری کے منظر نامے سے شروع کریں، نہ صرف کنیکٹر کے نام سے

جب خریدار H-MTD+6 MQS آٹوموٹیو ایتھرنیٹ کیبل اسمبلیوں کو تلاش کرتے ہیں، تو صرف کنیکٹر کا نام ہی کافی نہیں ہوتا ہے۔ دو کیبلز دونوں H-MTD+6 کنیکٹر استعمال کر سکتے ہیں، لیکن ایک میں کھلی-وائر MQS لیڈز ہو سکتی ہیں، دوسری پاور اور ڈیٹا کو انٹیگریٹ کر سکتی ہے، اور دوسری اندرونی وائرنگ کے بغیر صرف MQS رابطوں کو محفوظ کر سکتی ہے۔

خریداری کے لیے، سب سے اہم نکتہ اس بات کی تصدیق کرنا ہے کہ MQS 6 پن رابطے کیسے استعمال کیے جاتے ہیں۔ ایک ریزروڈ MQS کنیکٹر اور ایک وائرڈ MQS پاور پن کیبل ایک جیسے نظر آ سکتے ہیں، لیکن وہ حقیقی ہارنس ڈیزائن میں تبدیل نہیں ہوتے ہیں۔

فوری سلیکشن ٹیبل

ڈرائنگ، پن اسائنمنٹس اور گاڑی کے سائیڈ کنیکٹر کی ضروریات کو چیک کرنے سے پہلے اس ٹیبل کو پہلے فلٹر کے طور پر استعمال کریں۔

خریداروں کے لیے H-MTD+6 MQS کیبل کی اقسام کی وضاحت

ٹیموں کی خریداری کے لیے، H-MTD+6 MQS کیبل اسمبلیوں کا موازنہ کرنے کا سب سے مفید طریقہ صرف کنیکٹر کے نام کے بجائے وائرنگ فنکشن کے ذریعے ان کی درجہ بندی کرنا ہے۔ ایک ہی H-MTD+6 ظاہری شکل مختلف اندرونی وائرنگ ڈیزائن کی نمائندگی کر سکتی ہے۔

خریداری کے تین عمومی منظرنامے۔

H-MTD+6 MQS کیبل اسمبلی کے اختیارات

اوپن وائر پاور پن کیبل اسمبلیاں: PCM-ZC-0132 اور PCM-ZC-0133

یہ دونوں ماڈل اس وقت موزوں ہیں جب خریدار کو ایک طرف H-MTD+6 انٹرفیس اور دوسری طرف ایک علیحدہ H-MTD کنیکٹر کے علاوہ 6 پن کی کھلی تار کی ضرورت ہو۔ بنیادی خریداری کا فرق کنیکٹر کی صنف ہے: PCM-ZC-0132 H-MTD خواتین کی پیداوار کا استعمال کرتا ہے، جبکہ PCM-ZC-0133 H-MTD مردانہ آؤٹ پٹ کا استعمال کرتا ہے۔

کھلے-وائر ورژن کے لیے، خریداروں کو پروڈکشن سے پہلے ایک واضح پن اسائنمنٹ فراہم کرنا چاہیے۔ درج کردہ ڈیزائنوں میں، پاور اور سگنل کی تاریں مختلف وائر گیجز استعمال کر سکتی ہیں، جیسے کہ 20AWG پاور کے لیے اور 22AWG سگنل یا ڈیٹا کے لیے کسٹمر کی ضروریات پر منحصر ہے۔

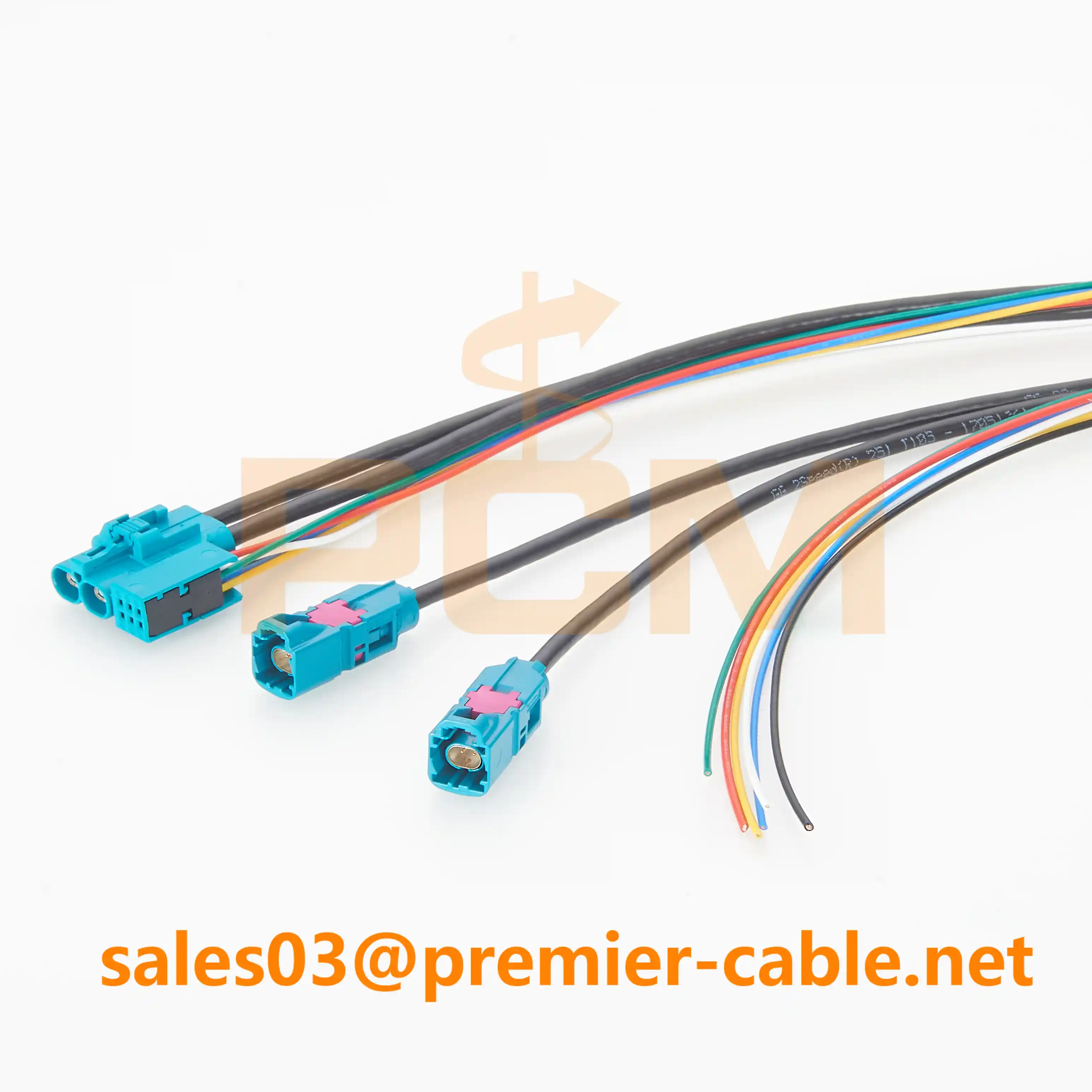

PCM-ZC-0132

H-MTD+6 خاتون سے H-MTD خاتون پلس 6 پن اوپن وائر۔

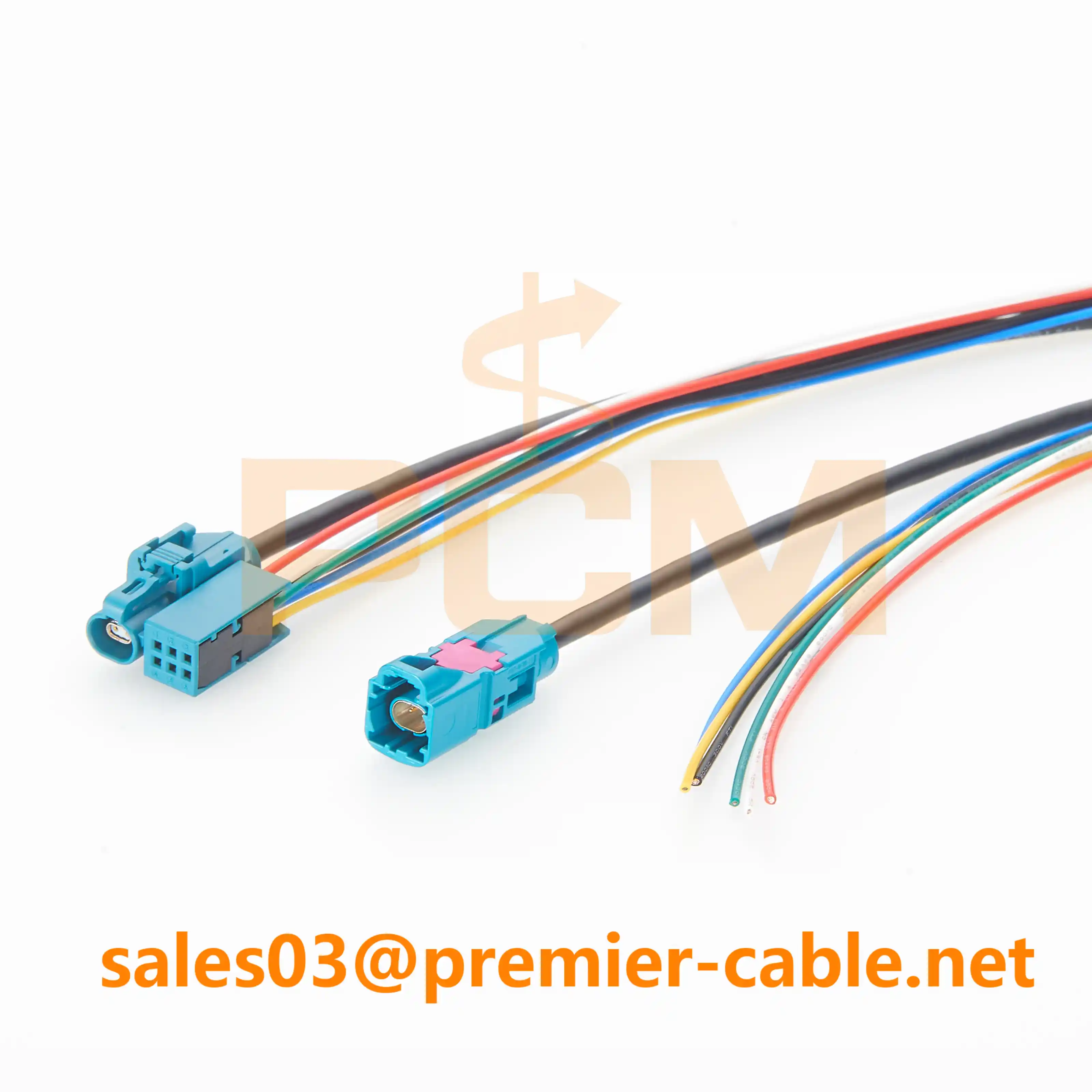

PCM-ZC-0133

H-MTD+6 خاتون سے H-MTD مرد پلس 6 پن اوپن وائر۔

پاور/ڈیٹا انٹیگریٹڈ کیبل اسمبلیاں: PCM-ZC-0134 اور PCM-ZC-0141

یہ ماڈل زیادہ موزوں ہوتے ہیں جب حقیقی طاقت اور سگنل کے انضمام کے لیے MQS رابطوں کی ضرورت ہوتی ہے۔ کیبل کا ڈھانچہ پاور کے لیے 20AWG کنڈکٹرز اور پروجیکٹ وائرنگ ڈیزائن کے مطابق ڈیٹا یا سگنل کے لیے 22AWG کنڈکٹرز استعمال کرتا ہے۔

اس گروپ کو استعمال کریں جب خریدار ہائی-اسپیڈ H-MTD ڈیٹا ٹرانسمیشن اور معاون وائرنگ دونوں کے لیے کمپیکٹ کیبل اسمبلی چاہتا ہو۔ یہ ADAS، LiDAR، کیمرہ، ECU اور سینسر کے انضمام کے منصوبوں میں الگ الگ ہارنس روٹنگ کو کم کر سکتا ہے۔

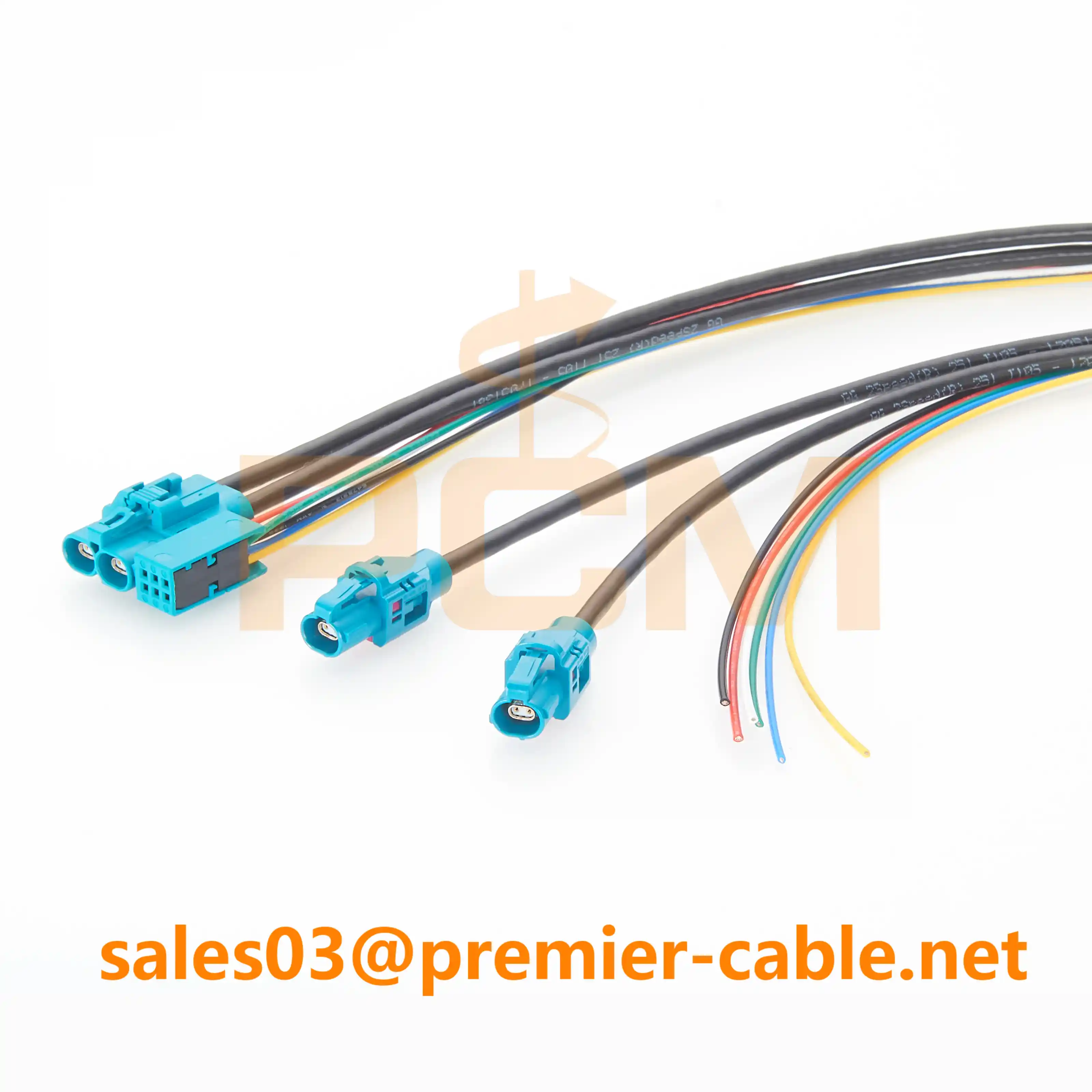

PCM-ZC-0134

ڈوئل پورٹ H-MTD+6 سے H-MTD خواتین وائرڈ MQS رابطوں کے ساتھ۔

PCM-ZC-0141

ڈوئل پورٹ H-MTD+6 سے H-MTD مرد وائرڈ MQS رابطوں کے ساتھ۔

دوہری پورٹ H-ایم ٹی ڈی ریزروڈ MQS رابطوں کے ساتھ: PCM-ZC-0139 اور PCM-ZC-0140

ان ماڈلز میں 6 پن MQS رابطہ پوزیشنیں شامل ہیں، لیکن MQS رابطے محفوظ اور غیر وائرڈ ہیں۔ انہیں اس وقت منتخب کیا جانا چاہیے جب خریدار کو مکینیکل انٹرفیس یا مستقبل میں توسیع کی جگہ کی ضرورت ہو، نہ کہ جب فوری بجلی یا سگنل کی وائرنگ کی ضرورت ہو۔

یہ فرق خریداری کی درستگی کے لیے اہم ہے۔ اگر پروجیکٹ کو MQS رابطوں کے ذریعے حقیقی بجلی کی فراہمی کی ضرورت ہے، تو ایک مخصوص MQS ڈیزائن کے بجائے وائرڈ پاور/ڈیٹا انٹیگریٹڈ ڈیزائن کا انتخاب کریں۔

PCM-ZC-0139

ڈوئل پورٹ H-MTD سے ڈوئل پورٹ H-MTD، MQS محفوظ اور غیر وائرڈ۔

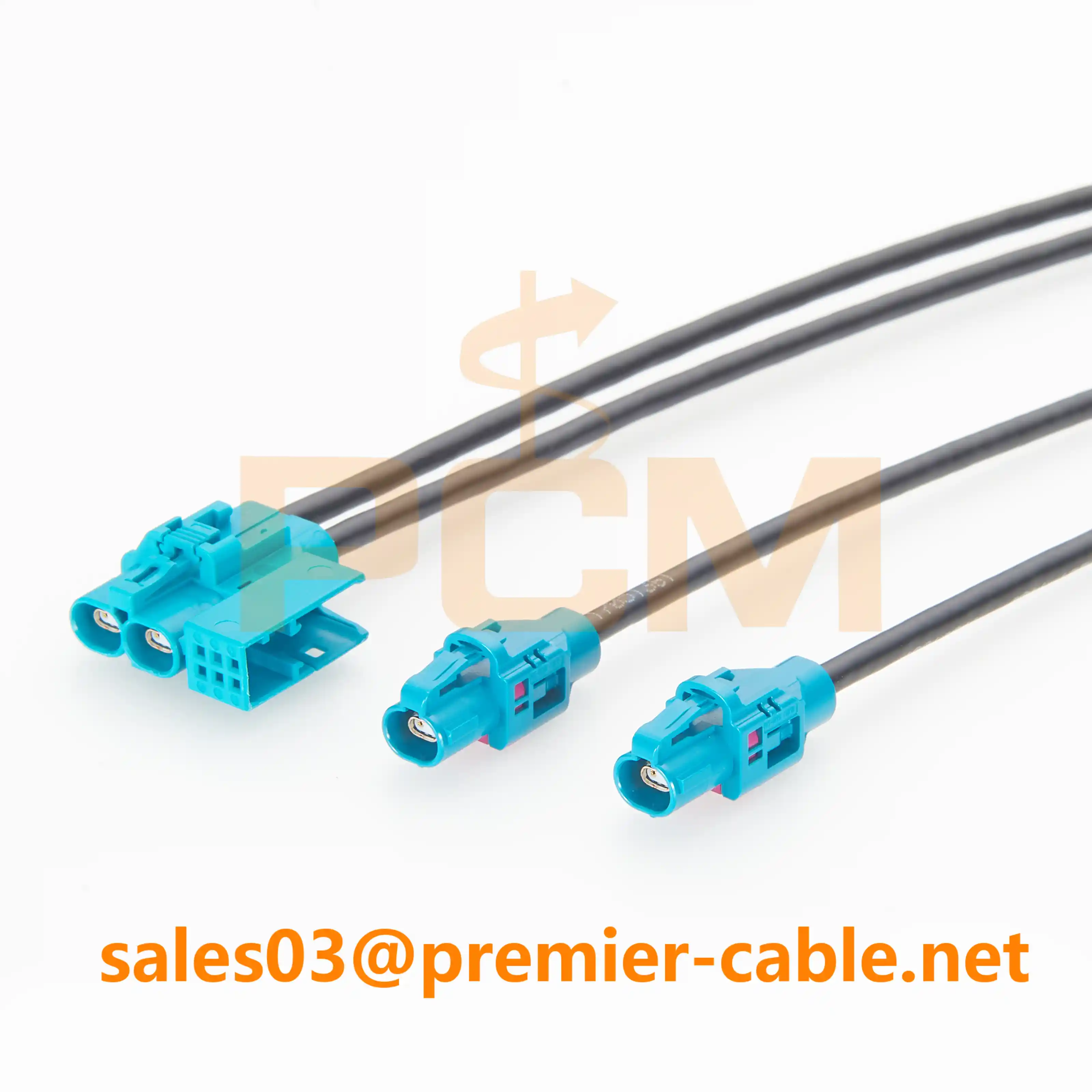

PCM-ZC-0140

ڈوئل پورٹ H-MTD سے دو H-MTD خواتین کنیکٹر، MQS محفوظ اور غیر وائرڈ۔

ماڈل-بذریعہ-ماڈل خرید نوٹس

اقتباس کی درخواست کرنے سے پہلے کس چیز کی تصدیق کریں۔

ایک واضح RFQ پیچھے{0}}اور-مواصلات کو کم کرنے میں مدد کرتا ہے اور کنیکٹر کے غلط انتخاب کو روکتا ہے۔ کوٹیشن مانگنے سے پہلے، اگر دستیاب ہو تو درج ذیل معلومات تیار کریں۔

H-MTD+6 MQS کیبل اسمبلیاں خریدتے وقت عام غلطیاں

غلط خریداریوں سے بچنے کے لیے، پیداوار سے پہلے ہمیشہ کنیکٹر پارٹ نمبر، کیبل کی لمبائی، MQS وائرنگ اسٹیٹس اور فائنل پن اسائنمنٹ کی تصدیق کریں۔

گاڑی کے نظام کی طرف سے عام ایپلی کیشنز

اکثر پوچھے گئے سوالات

کیا ہر H-MTD+6 MQS کیبل پاور پن کیبل ہے؟

نہیں، کچھ H-MTD+6 MQS کیبل اسمبلیاں پاور یا سگنل کے لیے وائرڈ MQS رابطوں کا استعمال کرتی ہیں، جبکہ دیگر اوپن-وائر لیڈز یا ریزروڈ غیر وائرڈ MQS رابطوں کا استعمال کرتی ہیں۔

اوپن وائر اور ریزروڈ MQS میں کیا فرق ہے؟

اوپن وائر کا مطلب ہے کہ کسٹم کنکشن کے لیے MQS تاریں باہر لائی جاتی ہیں۔ ریزروڈ MQS کا مطلب ہے کہ رابطے کی پوزیشنیں میکانکی طور پر رکھی جاتی ہیں لیکن اندرونی طور پر منسلک نہیں ہوتی ہیں۔

کیا MQS پن طاقت لے سکتے ہیں؟

جی ہاں، جب کیبل کو پاور کے لیے ڈیزائن اور وائرڈ کیا جاتا ہے۔ مثال کے طور پر، کچھ ڈیزائن پاور کے لیے 20AWG کنڈکٹرز اور سگنل یا ڈیٹا کے لیے 22AWG کنڈکٹرز استعمال کرتے ہیں۔ حتمی تعریف کو گاہک کے برقی ڈیزائن کی پیروی کرنی چاہیے۔

کیا کیبل کی لمبائی اور پن آؤٹ کو اپنی مرضی کے مطابق کیا جا سکتا ہے؟

جی ہاں کیبل کی لمبائی، کنیکٹر کی قسم، پن اسائنمنٹ، وائر گیج، شیلڈنگ، لیبل اور پیکیجنگ کو پروجیکٹ کی ضروریات کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے۔

مجھے کوٹیشن کے لیے کون سی معلومات بھیجنی چاہیے؟

براہ کرم مطلوبہ کنیکٹر کی قسم، کیبل کی لمبائی، H-MTD صنف، MQS وائرنگ کی حیثیت، پن آؤٹ، مقدار اور کوئی بھی ٹیسٹ یا لیبلنگ کی ضروریات بھیجیں۔

H-MTD+6 MQS آٹوموٹیو ایتھرنیٹ کیبل اسمبلیوں کی ضرورت ہے؟

پریمیئر کیبل ECU، ڈومین کنٹرولر، LiDAR، کیمرہ، ADAS سینسر اور گاڑی کے ایتھرنیٹ پروجیکٹس کے لیے H-MTD+6 MQS آٹوموٹیو ایتھرنیٹ کیبل اسمبلیاں فراہم کرتا ہے۔ معیاری اور کسٹم کیبل اسمبلیاں دستیاب ہیں۔

• کھولیں-تار H-MTD+6 MQS کیبل اسمبلیاں
• پاور/ڈیٹا مربوط H{{0}MTD+6 کیبل اسمبلیاں
• ڈوئل پورٹ H-ایم ٹی ڈی کیبل اسمبلیاں ریزروڈ MQS رابطوں کے ساتھ
• اپنی مرضی کی لمبائی، پن اسائنمنٹ، کنیکٹر کی قسم، لیبلنگ اور پیکیجنگ دستیاب ہے۔

ماخذ H-MTD+6 پریمیئر کیبل سے MQS کیبل اسمبلیاں

پریمیئر کیبلECU، ADAS، LiDAR، کیمرہ، ڈومین کنٹرولر اور آٹوموٹیو ایتھرنیٹ ایپلی کیشنز کے لیے آٹوموٹیو ہائی-اسپیڈ کیبل اسمبلیاں فراہم کرتا ہے۔
