Deutsch DT ایکسٹینشن کیبل اسمبلیاں: سخت ماحول کے لیے پلگ-اور{1}}پلے وائرنگ
2-پن سے 12-پن تک DT04-سے-DT06 ایکسٹینشن کیبلز کو پہلے سے-اسمبل کیا۔ IP67-سیل بند، 16AWG، انسٹال کرنے کے لیے تیار - کوئی کٹنگ، سپلیسنگ، یا فیلڈ کرمپنگ کی ضرورت نہیں۔ ایل ای ڈی ورک لائٹس، سینسرز، ای سی یو سسٹم، زرعی مشینری، تعمیراتی سامان، اور سمندری ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔
- Deutsch DT ایکسٹینشن کیبل ایک پہلے سے-اسمبل شدہ DT04 رسیپٹیکل-to-DT06 پلگ ہارنس ہے جو اصل وائرنگ کو کاٹے یا الگ کیے بغیر موجودہ DT کنکشن کو بڑھاتا ہے۔
- 2-پن، 3-پن، 4-پن، 6-پن، 8-پن، اور 12-پن کنفیگریشنز میں دستیاب 16AWG وائر کا استعمال کرتے ہوئے 13.5 VDC پر 13A فی رابطہ کے لیے درجہ بندی کی گئی ہے۔
- IP67-ملنے پر سیل کیا جاتا ہے، آپریٹنگ درجہ حرارت −55 ڈگری سے +125 ڈگری، کمپن- مزاحم ویج لاک - آٹوموٹو، زراعت، تعمیرات اور سمندری ماحول کے لیے موزوں۔
- عام ایپلی کیشنز: ایل ای ڈی ورک لائٹ ایکسٹینشن، سینسر/ایکٹیویٹر وائرنگ، ای سی یو اور کین بس کنکشنز، زرعی اور تعمیراتی مشینری کے استعمال کا ریٹروفٹ۔
- حسب ضرورت لمبائی (0.5 m سے 10 m+)، پن آؤٹ کنفیگریشن، اوور مولڈ ڈیزائن، اور OEM لیبلنگ MOQ کے ساتھ 100 pcs سے دستیاب ہے۔
تعریف:Deutsch DT ایکسٹینشن کیبل اسمبلی ایک فیکٹری ہے-ایک سرے پر DT04 رسیپٹیکل اور دوسرے پر DT06 پلگ کے ساتھ ختم شدہ وائرنگ ہارنس، دو موجودہ Deutsch DT انٹرفیس کے درمیان ایک ان لائن سیل شدہ ایکسٹینشن بناتا ہے۔
📋 مشمولات
ڈوئچ ڈی ٹی ایکسٹینشن کیبل اسمبلی کیا ہے؟
Deutsch DT ایکسٹینشن کیبل اسمبلی ایک فیکٹری-اسمبل شدہ وائرنگ ہارنس ہے جو دو موجودہ Deutsch DT انٹرفیس کے درمیان ان لائن کو جوڑتی ہے۔ ایک سرے پر DT04 رسیپٹیکل (پن ہاؤسنگ) ہوتا ہے۔ دوسرے سرے پر DT06 پلگ (ساکٹ ہاؤسنگ) ہوتا ہے۔ جب جوڑ دیا جاتا ہے، تو یہ ایک سیل بند، کمپن-مزاحم توسیع بناتا ہے جس میں اصل ہارنس میں کوئی تبدیلی نہیں کی جاتی ہے۔
تار کو کاٹنے، موصلیت کو اتارنے، فیلڈ میں 16 کانٹیکٹس کو کچلنے اور مٹی کے موسم میں مہر برقرار رہنے کی امید کرنے کے بجائے، ایک پلگ-اور-پلے ایکسٹینشن کیبل ان مراحل کو مکمل طور پر ختم کر دیتا ہے۔ ہمارے پروڈکشن فیڈ بیک کی بنیاد پر، فیلڈ-کرمپڈ ڈی ٹی کنکشنز آف-روڈ لائٹنگ کٹس - میں وارنٹی واپسی کا ایک اہم حصہ بناتے ہیں - خراب کرمپ گہرائی اور خراب انٹرفیشل سیل دو سب سے عام ناکامی موڈ ہیں۔
Deutsch DT ایکسٹینشن کیبلز استعمال کی جاتی ہیں جہاں بھی اصل ہارنس بہت چھوٹا ہو یا کسی ڈیوائس کو دوسری جگہ منتقل کرنے کی ضرورت ہو:
- ایل ای ڈی ورک لائٹس اور معاون روشنی کے لیے پاور ایکسٹینشن
- سینسر، ایکچیوٹرز، اور رفتار/پوزیشن انکوڈرز کے لیے سگنل ٹرانسمیشن
- ECU، CAN بس، اور گاڑیوں کے مواصلاتی نظام کی وائرنگ
- زرعی اور تعمیراتی مشینری میں بحالی اور ریٹروفٹ وائرنگ
- میرین، آف-روڈ، اور صنعتی واٹر پروف بجلی کی تقسیم
PCM-S-0717: 2P ایکسٹینشن کیبل

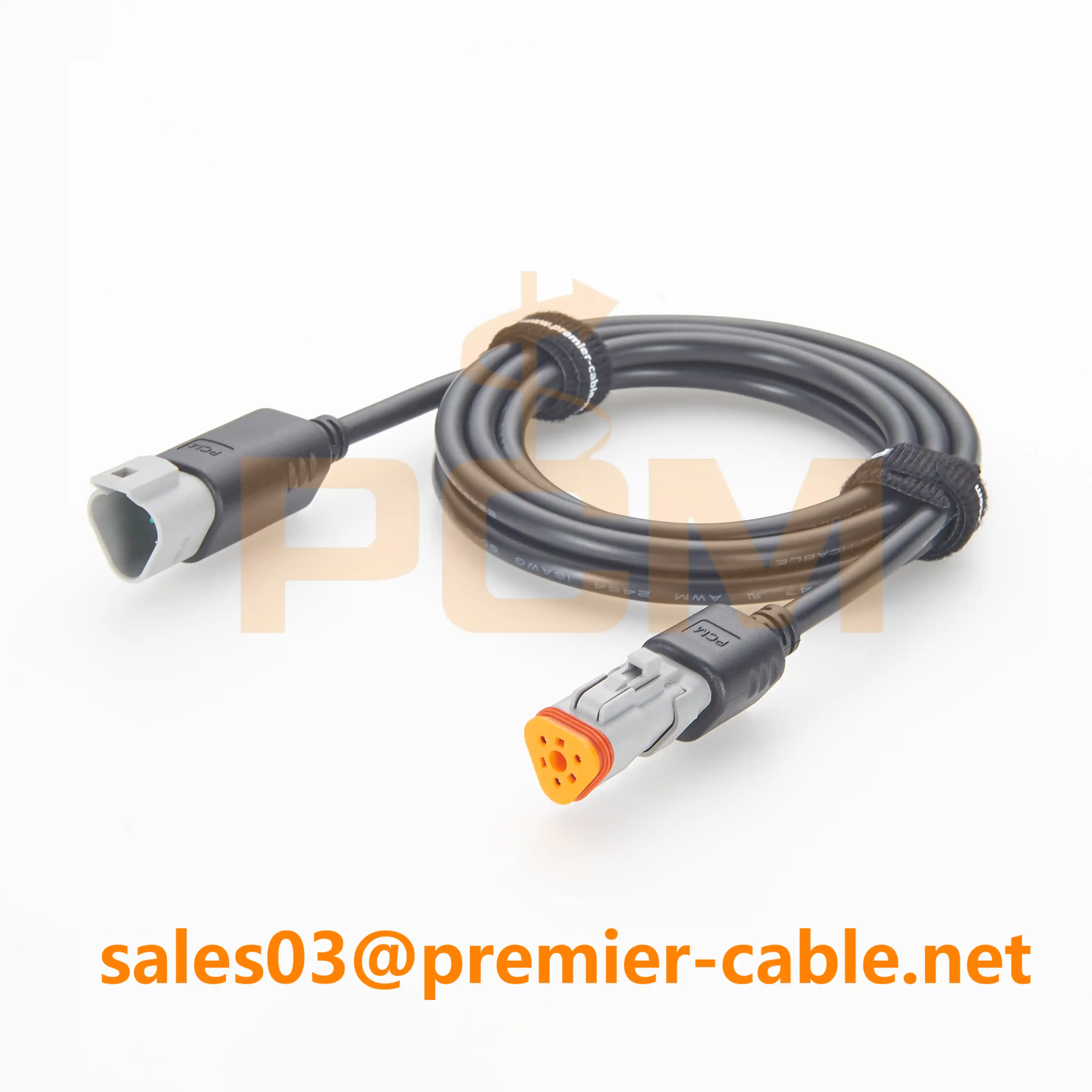

PCM-S-0718: 3P ایکسٹینشن کیبل
Deutsch DT ایکسٹینشن کیبل - تکنیکی تفصیلات
اس سیریز میں تمام Deutsch DT ایکسٹینشن کیبلز TE Connectivity Deutsch DT پلیٹ فارم (سابقہ Deutsch Engineered) پر بنائی گئی ہیں۔ درج ذیل وضاحتیں کنیکٹر سسٹم اور معیاری کیبل کی تعمیر پر لاگو ہوتی ہیں۔
| پیرامیٹر | تفصیلات |
|---|---|
| کنیکٹر سیریز | Deutsch DT (TE Connectivity) |
| رابطہ سائز | سائز 16 (1.6 ملی میٹر قطر) |
| موجودہ درجہ بندی | 13 اے فی رابطہ (مسلسل، 23 ڈگری) |
| وولٹیج کی درجہ بندی | 13.5 VDC (نظام) / 500 VAC (ڈائی الیکٹرک برداشت) |
| وائر گیج | 16 AWG معیاری (14-20 AWG ہم آہنگ) |
| واٹر پروف ریٹنگ | IP67 (مٹیڈ کنڈیشن، فی IEC 60529) |
| آپریٹنگ درجہ حرارت | −55 ڈگری سے +125 ڈگری |
| مزاحمت سے رابطہ کریں۔ | ابتدائی 5 mΩ سے کم یا اس کے برابر |
| ملن سائیکل | 100+ سائیکل (فی TE کنیکٹیویٹی تفصیلات) |
| کمپن مزاحمت | ویج لاک + انٹرفیشل سیل؛ SAE J1455 وائبریشن پروفائلز سے ملتا ہے۔ |
| موصلیت کا مواد | تھرمو پلاسٹک نایلان (گلاس- بھرا ہوا) |
| سیل کرنا | ہر گہا پر سلیکون انٹرفیشل سیل + وائر سیل |
| پن کنفیگریشنز | 2P, 3P, 4P, 6P, 8P, 12P |
| معیاری کیبل کی لمبائی | 1 میٹر، 2 میٹر (اپنی مرضی کے مطابق 0.5–10 میٹر دستیاب) |
انجینئرنگ نوٹ:13 A کی درجہ بندی 23 ڈگری محیط پر لاگو ہوتی ہے۔ +105 ڈگری انجن بے درجہ حرارت پر، فی رابطہ تقریباً 7–8 A تک کم ہو جاتا ہے۔ ہمیشہ موجودہ ضروریات کی مکمل TE کنیکٹیویٹی ڈی ٹی سیریز ڈیریٹنگ وکر کے خلاف تصدیق کریں۔Deutsch DT ڈیٹا شیٹ.

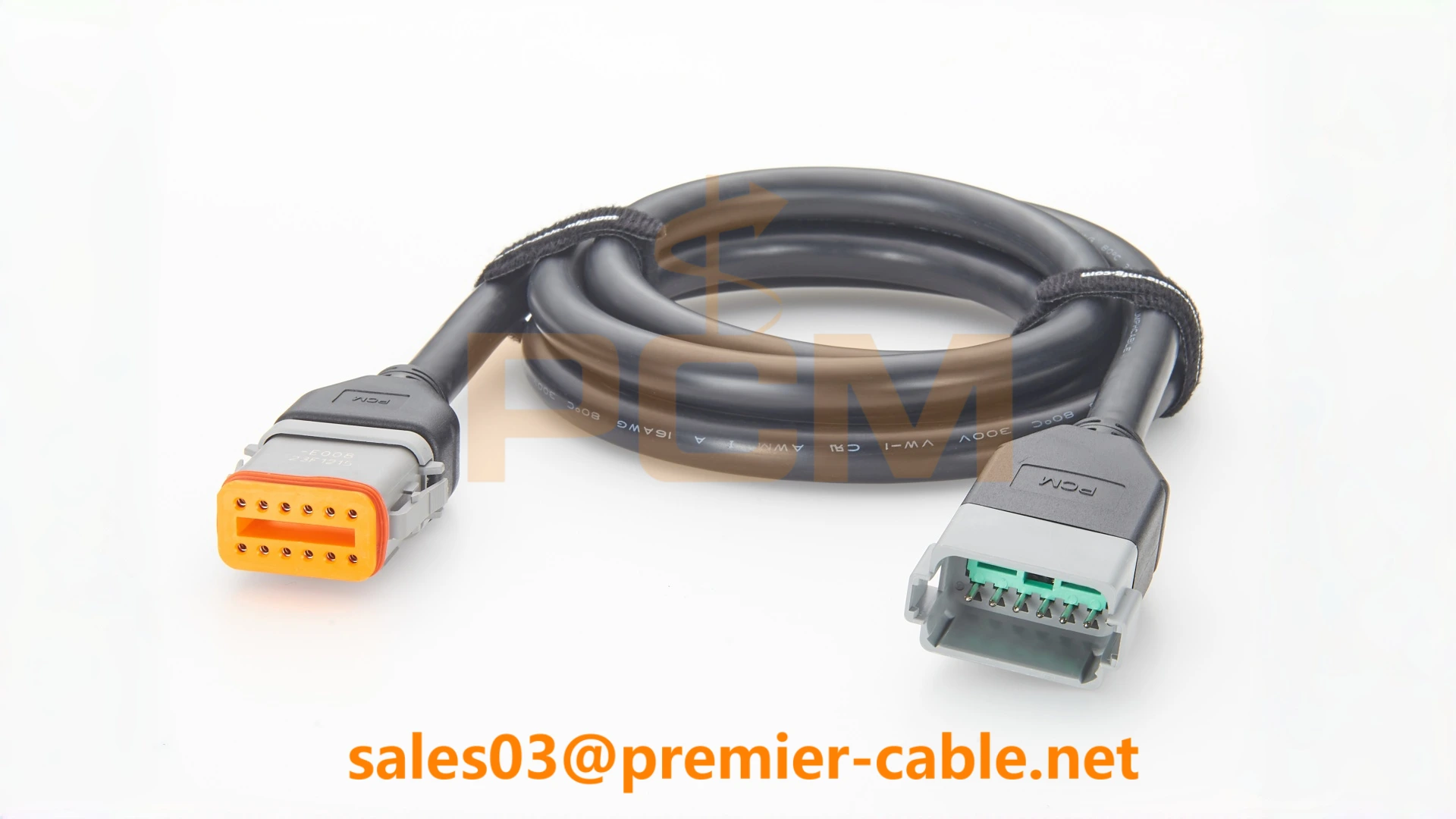

PCM-S-0722: 12P ایکسٹینشن کیبل - مکمل 12-Pin DT کنفیگریشن
سخت ماحول میں وائرنگ کے معاملات کو پلگ-اور-کیوں چلائیں
سخت ماحول میں، وائرنگ کی خرابی بجلی کے زیادہ بوجھ کی وجہ سے ہوتی ہے۔ غیر مہربند ٹکڑوں کے ذریعے نمی کا داخل ہونا، کمپن-مائیکرو-خراب روابط پر گھبراہٹ، بے نقاب گہاوں میں دھول کی آلودگی، اور فیلڈ انسٹالیشن کا متضاد معیار یہ سب وقت سے پہلے ناکامی کا باعث بنتے ہیں۔
ایک پہلے سے-اسمبل شدہ Deutsch DT ایکسٹینشن کیبل ان ناکامی کے طریقوں کو مینوفیکچرنگ مرحلے پر حل کرتی ہے بجائے اس کے کہ انہیں وقت کے دباؤ میں کام کرنے والے فیلڈ ٹیکنیشنز پر چھوڑ دیا جائے:
- کنٹرول کرمپ کوالٹی۔فیکٹری کرمپنگ پل-ٹیسٹ تصدیق کے ساتھ کیلیبریٹڈ ایپلیکیٹرز کا استعمال کرتی ہے (فی TE کنیکٹیویٹی تفصیلات: سائز 16 رابطوں پر 80 N پل فورس سے زیادہ یا اس کے برابر)۔ فیلڈ ہینڈ-کرمپ ٹولز متغیر نتائج پیدا کرتے ہیں۔
- دن 1 سے مہربند۔انٹرفیشل سیل اور وائر سیل پہلے سے انسٹال اور شپنگ سے پہلے ان کا معائنہ کیا جاتا ہے۔ ہمارے پروڈکشن کے تجربے میں، تقریباً 1 میں سے 8 فیلڈ-اسمبل شدہ DT کنکشن میں تار کی مہر غلط ہے جو نمی کو ختم کرنے کی اجازت دیتی ہے۔
- کوئی ہارنس ترمیم نہیں.اصل OEM کنٹرول برقرار ہے۔ یہ وارنٹی کوریج کو محفوظ رکھتا ہے اور مستقبل کے ٹربل شوٹنگ کو آسان بناتا ہے - ایکسٹینشن کو منقطع کریں، دونوں اطراف کو آزادانہ طور پر جانچیں۔
- تیز تر تنصیب۔ایک پلگ-اور-پلے کیبل 60 سیکنڈ سے کم میں انسٹال ہوتا ہے۔ ایک ہی ڈی ٹی کنیکٹر جوڑے کی فیلڈ اسمبلی (پٹی، کرمپ، داخل، تصدیق، مہر) عام طور پر پن کی گنتی اور ٹیکنیشن کے تجربے کے لحاظ سے 8-15 منٹ لگتی ہے۔

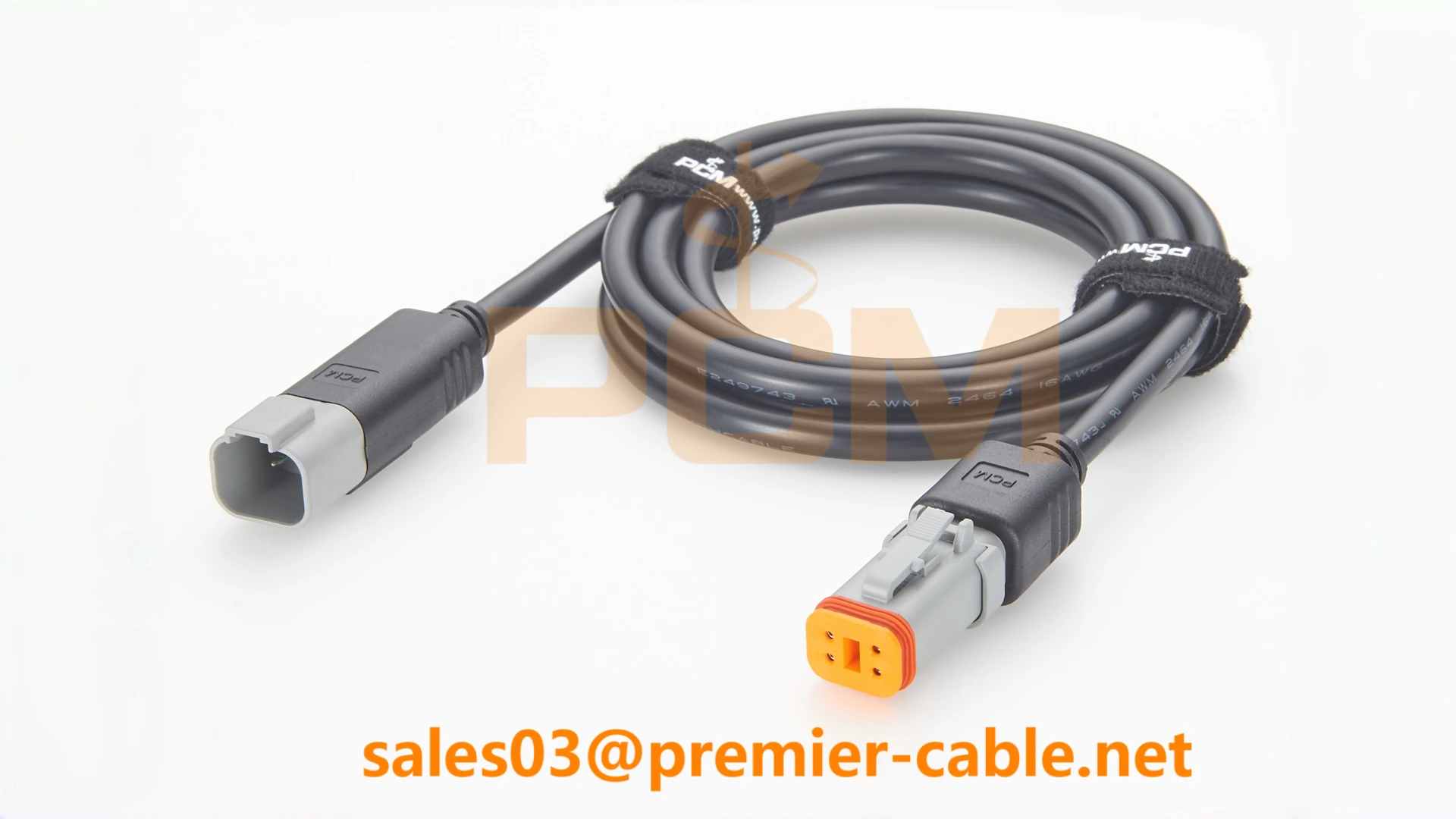

PCM-S-0719: 4P ایکسٹینشن کیبل - عام فیلڈ استعمال کی مصنوعات
⚠️ عام فیلڈ میں ناکامی:کیچڑ والے حالات میں کام کرنے والی زرعی مشینری پر، غلط طریقے سے سیل شدہ DT سپلائیز کیپلیری ایکشن کے ذریعے تار کے ساتھ 30-50 ملی میٹر نمی کو بڑھا سکتے ہیں۔ ایک سیزن کے اندر، تانبے کی آکسیکرن رابطے کی مزاحمت کو اتنا بڑھا دیتی ہے کہ وقفے وقفے سے سینسر کے ڈراپ آؤٹ کا سبب بن سکے۔ ایک فیکٹری-سیل شدہ ایکسٹینشن کیبل اس ناکامی کے راستے کو ختم کر دیتی ہے۔
ڈوئچ ڈی ٹی ایکسٹینشن کیبلز کی عام ایپلی کیشنز
Deutsch DT سیریز کو اصل میں Deutsch Engineered (اب TE Connectivity) نے ہیوی-ڈیوٹی وہیکل اور آف-ہائی وے ایپلی کیشنز کے لیے ڈیزائن کیا تھا۔ ایکسٹینشن کیبلز اس ناہمواری کو وراثت میں حاصل کرتی ہیں اور درخواست کے پانچ بنیادی زمروں کو پیش کرتی ہیں۔
| درخواست | عام پن کاؤنٹ | ڈی ٹی ایکسٹینشن کیبلز کیوں فٹ ہوتی ہیں۔ | مثال |
|---|---|---|---|
| ایل ای ڈی ورک لائٹس اور معاون لائٹنگ | 2 پن، 4 پن | لائٹس اکثر چھت/بمپر-سوئچ ہارنس سے بہت دور لگائی جاتی ہیں۔ مہر بند کنکشن دھونے سے بچ جاتا ہے۔ | PCM-S-0717 (2P), PCM-S-0719 (4P) |
| سینسر اور ایکچیوٹرز | 3 پن، 4 پن | پوزیشن سینسرز، اسپیڈ انکوڈرز، اور سولینائڈز کو کمپن کے تحت مستحکم سگنل تسلسل کی ضرورت ہوتی ہے۔ | PCM-S-0718 (3P), PCM-S-0719 (4P) |
| ECU، CAN بس اور کنٹرول ماڈیولز | 8 پن، 12 پن | انجن ہارنس، گیئر باکس کنٹرول، اور کمیونیکیشن بس وائرنگ کے لیے ملٹی-سرکٹ کنکشن | PCM-S-0721 (8P), PCM-S-0722 (12P) |
| زرعی اور تعمیراتی مشینری | 2-12 پن (مختلف ہوتا ہے) | فیلڈ کی مرمت، ریٹروفٹ، اور موسمی آلات جہاں اصل ہارنس برقرار رہنا چاہیے۔ | مکمل رینج PCM-S-0717 سے PCM-S-0722 |
| میرین، آف-سڑک اور صنعتی | 2 پن، 6 پن | سالٹ سپرے، ڈوبنے، UV نمائش - IP67 سیل بند کنیکٹر سسٹم بیرونی مستقل تنصیب کے لیے ڈیزائن کیا گیا | PCM-S-0717 (2P), PCM-S-0720 (6P) |
ایل ای ڈی ورک لائٹس - سب سے عام استعمال کی صورت
ایل ای ڈی ورک لائٹس، لائٹ بارز، اور معاون لیمپ ہمارے پروڈکشن ریکارڈز میں Deutsch DT ایکسٹینشن کیبل کے آدھے سے زیادہ آرڈرز کا حصہ ہیں۔ وجہ سادہ ہے: لائٹس آلات کی جسمانی انتہاؤں پر لگائی جاتی ہیں (چھت کی سلاخیں، بمپر فریم، بوم آرمز)، اور فیکٹری کا استعمال تقریباً کبھی نہیں پہنچ پاتا۔
ایک 2-پن ایکسٹینشن (PCM-S-0717) 13A - تک کے سادہ پاور کنکشنز کو ہینڈل کرتا ہے جو 12V پر 150W سے کم زیادہ ایل ای ڈی بارز کے لیے کافی ہے۔ مدھم، اسٹروب، یا کلر ٹمپریچر کنٹرول کے ساتھ لائٹنگ سسٹم کے لیے، ایک 4-سی ایم پلس پاور (4-سی ایم 4-سی ایم دو) سگنل لائنز.

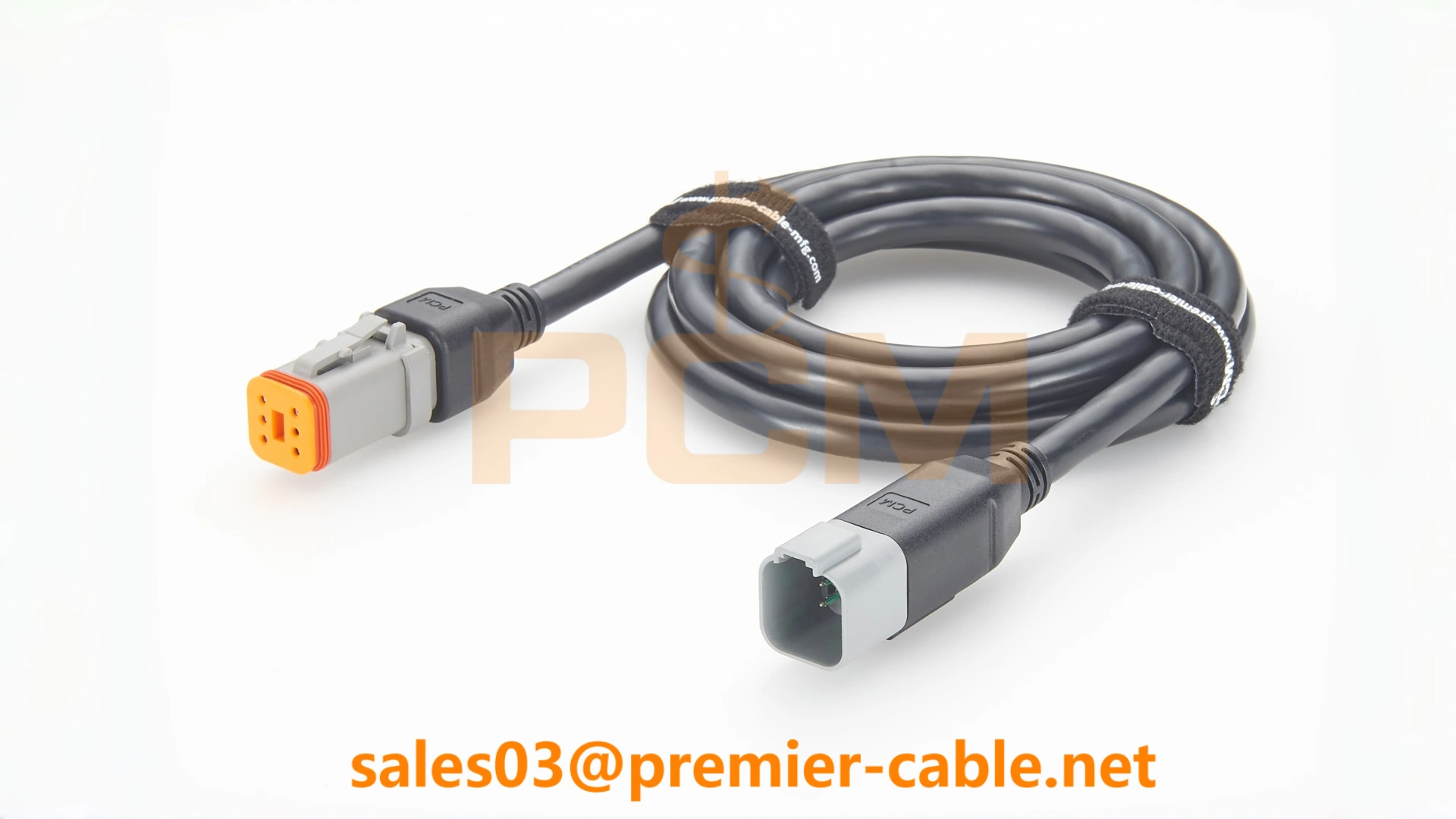

PCM-S-0720: 6P ایکسٹینشن کیبل - آٹوموٹو اور میرین
ECU اور CAN بس - جہاں پن کاؤنٹ اور پن آؤٹ سب سے زیادہ اہمیت رکھتا ہے۔
انجن کنٹرول یونٹس، ٹرانسمیشن کنٹرولرز، اور CAN بس نوڈس 8-پن اور 12-پن ڈی ٹی کنیکٹر استعمال کرتے ہیں۔ ان ایپلی کیشنز میں، وائرنگ کی ترتیب (پن آؤٹ) کو سسٹم کے ڈیزائن سے بالکل مماثل ہونا چاہیے - ایک پن کا تبادلہ CAN-H کو زمین پر لے جا سکتا ہے، ممکنہ طور پر ٹرانسیور IC کو نقصان پہنچا سکتا ہے۔
ملٹی-پن ECU ایکسٹینشنز کے لیے، ہم خریداروں کو مخصوص پن آؤٹ ڈایاگرام فراہم کرنے یا OEM کنیکٹر پارٹ نمبر کا حوالہ دینے کی تجویز کرتے ہیں (مثال کے طور پر، DT04-8P پن 1–2=CAN-H/L، 3–{{8}V/GND، 5–8=اینالاگ کے ساتھ)۔ حسب ضرورت پن آؤٹ تصدیق ہمارے پروڈکشن QC عمل میں شامل ہے۔

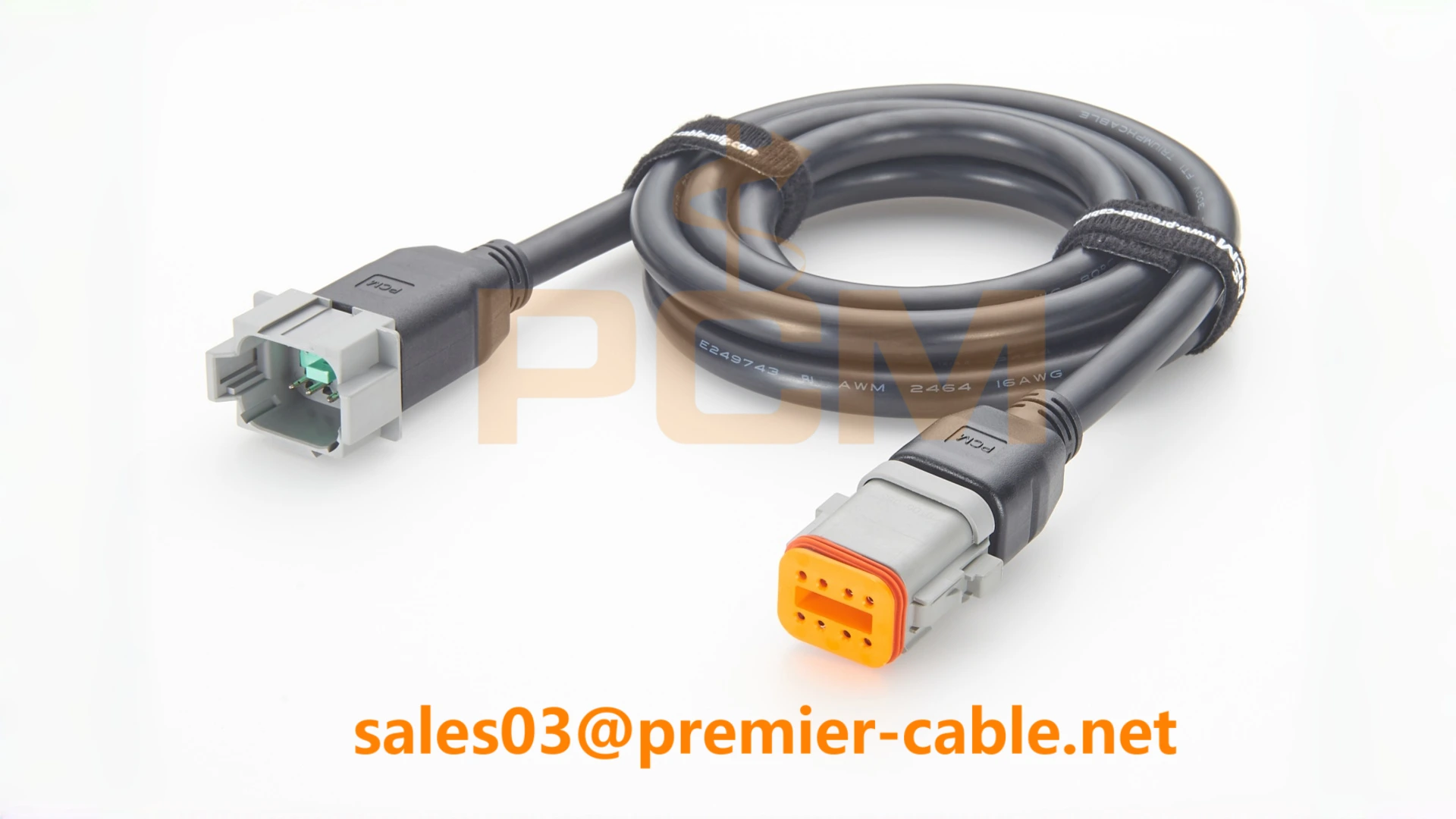

PCM-S-0721: 8P ایکسٹینشن کیبل - ECU اور انجن ہارنس
دستیاب Deutsch DT ایکسٹینشن کیبل کنفیگریشنز
پریمیئر کیبل چھ معیاری Deutsch DT ایکسٹینشن کیبل کنفیگریشن فراہم کرتا ہے جو مکمل DT پن-کاؤنٹ رینج کا احاطہ کرتا ہے۔ سبھی فیکٹری کے ساتھ حقیقی TE کنیکٹیویٹی DT04/DT06 ہاؤسنگ استعمال کرتے ہیں-کرمپڈ سائز 16 کانٹیکٹس اور سلیکون وائر سیل۔
| پارٹ نمبر | کنیکٹر اے | کنیکٹر بی | تار | لمبائی | کرنٹ (فی پن) | عام ایپلی کیشنز |
|---|---|---|---|---|---|---|
| PCM-S-0717 | DT04-2P | DT06-2S | 16 AWG | 1 m | 13 A | ایل ای ڈی لائٹس، پاور ایکسٹینشن، کم-وولٹیج سگنل |
| PCM-S-0718 | DT04-3P | DT06-3S | 16 AWG | 1 m | 13 A | سینسر، ایکچویٹرز، پاور + سگنل وائرنگ |
| PCM-S-0719 | DT04-4P | DT06-4S | 16 AWG | 1 m | 13 A | ایل ای ڈی ورک لائٹس، سینسر، کنٹرول ڈیوائسز |
| PCM-S-0720 | DT04-6P | DT06-6S | 16 AWG | 2 m | 13 A | آٹوموٹو، میرین، ایل ای ڈی سسٹم، صنعتی |
| PCM-S-0721 | DT04-8P | DT06-8S | 16 AWG | 2 m | 13 A | انجن ہارنس، ای سی یو، گیئر باکس، سینسر سسٹم |
| PCM-S-0722 | DT04-12P | DT06-12S | 16 AWG | 2 m | 13 A | ECU، CAN بس، زرعی مشینری، کنٹرول ماڈیولز |
زیادہ تر خریداری کے حالات میں، مطلوبہ پن کی گنتی کا تعین پہلے سے ہی ایکویپمنٹ میٹنگ کنیکٹر یا وائرنگ ڈایاگرام سے ہوتا ہے۔ خریداروں کو جن اہم عوامل کی تصدیق کرنی چاہیے وہ ہیں: کنیکٹر کنفیگریشن، کیبل کی لمبائی، وائر گیج، پن آؤٹ کی ترتیب، اور آپریٹنگ ماحول۔
معیاری ایکسٹینشن کیبلز کے علاوہ، پریمیئر کیبل ان ایپلی کیشنز کے لیے سپلٹر اور Y-اڈاپٹر کنفیگریشن بھی پیش کرتا ہے جن کے لیے Deutsch DT انٹرفیس کے ذریعے ایک-سے-دو سگنل یا پاور ڈسٹری بیوشن کی ضرورت ہوتی ہے:
PCM-S-0723: ایک-سے دو سپلٹر اڈاپٹر
PCM-S-0724: ایک-سے-لیڈز کے ساتھ دو Y-Splitter
Deutsch DT ایکسٹینشن کیبل بمقابلہ کٹنگ، الگ کرنا یا دوبارہ-کرمنگ
جب ہارنس کو بڑھانے کی ضرورت ہوتی ہے، تو پلگ-اور-پلے کیبل کا متبادل اصل تار کو کاٹنا اور لمبائی کو دستی طور پر شامل کرنا ہے۔ یہ موازنہ فیلڈ کی تنصیب کے حالات کی بنیاد پر تجارت-کا خلاصہ کرتا ہے۔
| موازنہ آئٹم | Deutsch DT ایکسٹینشن کیبل | کاٹیں، الگ کریں یا دوبارہ-کرمپ کریں۔ |
|---|---|---|
| تنصیب کا وقت | < 60 seconds (plug in) | 8-15 منٹ فی کنکشن |
| اصل ہارنس | محفوظ - کوئی ترمیم نہیں۔ | مستقل طور پر تبدیل کر دیا گیا۔ |
| IP67 سیل سالمیت | فیکٹری-تصدیق شدہ مہر | ٹیکنیشن مہر کی تنصیب پر منحصر ہے |
| کرمپ کوالٹی | مشین-کرمپڈ، پل-ٹیسٹ کی گئی (80 N سے زیادہ یا اس کے برابر) | متغیر - ٹول اور ہنر پر منحصر ہے۔ |
| کمپن مزاحمت | ویج لاک + دوہری مہر | بٹ سپلائس یا سولڈر جوائنٹ تھکاوٹ کا سبب بن سکتا ہے۔ |
| خرابی کا سراغ لگانا | جنکشن پر منقطع کریں، ہر طرف ٹیسٹ کریں۔ | splice کے ذریعے ٹریس کرنا ضروری ہے |
| وارنٹی اثر | OEM کنٹرول اچھوتا | استعمال کی وارنٹی کو باطل کر سکتا ہے۔ |
| تکراری قابلیت (بیچ) | ہر کیبل ایک جیسی | کوالٹی یونٹ سے یونٹ میں مختلف ہوتی ہے۔ |
| لاگت فی کنکشن | اعلی مواد کی قیمت، کم مزدوری کی لاگت | کم مواد کی لاگت، اعلی لیبر کی قیمت |
| کے لیے موزوں ہے۔ | فیلڈ کی بحالی، ریٹروفٹ، OEM کٹس، بیچ کی پیداوار | ایک-مرمت پر جہاں کوئی ایکسٹینشن کیبل دستیاب نہیں ہے۔ |
فیلڈ کی دیکھ بھال، مشینری کی بحالی، ایل ای ڈی لائٹنگ کی تنصیب، چھوٹے-سے-درمیانے بیچ کی پیداوار، اور کوئی بھی ایپلیکیشن جہاں ہارنس وارنٹی یا مستقبل کی خدمت کی اہلیت کا معاملہ ہو، پہلے سے-اسمبل شدہ Deutsch DT ایکسٹینشن کیبل زیادہ عملی انتخاب ہے۔ دستی تقسیم صرف ایک- ہنگامی مرمت کے لیے قابل قبول رہتی ہے جہاں متبادل کیبل دستیاب نہ ہو۔
PCM-S-0725: 2P DT فیمیل سے AMP مرد
PCM-S-0726: 2P DT فیمیل سے AMP فیمیل
خریداروں کو آرڈر کرنے سے پہلے کن باتوں کی تصدیق کرنی چاہیے۔
انکوائری کے دوران مکمل وضاحتیں فراہم کرنا کوٹیشن کی تبدیلی کو مختصر کرتا ہے اور نمونے کی تکرار سے گریز کرتا ہے۔ یہاں وہ سات پیرامیٹرز ہیں جو طے کرتے ہیں کہ معیاری کیبل کام کرتی ہے یا حسب ضرورت اسمبلی کی ضرورت ہے۔
1. کنیکٹر کنفیگریشن
گھر کی صحیح قسم کی تصدیق کریں: DT04-2P سے DT06-2S، DT04-4P سے DT06-4S، DT04-8P سے DT06-8S، یا DT04-12P سے DT06-12S۔ اگر آپ کے آلات پر ملن کنیکٹر معیاری Deutsch DT نہیں ہے، تو ایک ہائبرڈ یا اڈاپٹر کیبل کی ضرورت ہو سکتی ہے۔
2. کیبل کی لمبائی
معیاری لمبائی 1 میٹر اور 2 میٹر ہے۔ 0.5m سے 10m+ تک اپنی مرضی کی لمبائی دستیاب ہے۔ 16 AWG پر 5 میٹر سے زیادہ لمبائی کے لیے، وولٹیج ڈراپ کا حساب لگائیں: 13 A پر 5 میٹر سے زیادہ (10 میٹر کل سرکٹ)، ڈراپ تقریباً 0.65 V ہے 12 V سسٹم پر - زیادہ تر لائٹنگ اور سینسر ایپلی کیشنز کے لیے رواداری کے اندر، لیکن موجودہ- سرکٹس کی تصدیق کریں۔
3. وائر گیج
16 AWG DT سائز 16 رابطہ نظام کے لیے معیاری ہے (23 ڈگری پر 13 A کی درجہ بندی کی گئی ہے)۔ اختیارات میں شامل ہیں:
- 14 AWG:اعلی موجودہ صلاحیت (18 A تک)، سخت کیبل، بڑا موڑ رداس
- 18 AWG:سگنل-صرف ایپلیکیشنز، زیادہ لچکدار، کم قیمت
- 20 AWG:صرف کم-موجودہ سینسر (< 5 A), maximum flexibility
4. پن آؤٹ اور وائرنگ کی ترتیب
معیاری کیبلز وائرنگ کے ذریعے سیدھی-استعمال کرتی ہیں (پن 1 سے پن 1، پن 2 سے پن 2 وغیرہ)۔ اگر آپ کی درخواست کو کراس اوور یا حسب ضرورت وائرنگ کی ترتیب درکار ہے، تو ایک پِن آؤٹ ٹیبل فراہم کریں یا آلات کی وائرنگ ڈایاگرام کا حوالہ دیں۔
5. ماحولیاتی تقاضے
معیاری Deutsch DT کنیکٹرز کو ملاپ کے وقت IP67 کا درجہ دیا جاتا ہے۔ ایسی ایپلی کیشنز کے لیے جن کے لیے 1 میٹر سے زیادہ ڈوبنے یا دھونے کی طویل نمائش کی ضرورت ہوتی ہے، اوور مولڈ کنیکٹر اینڈز کی وضاحت کریں جو کیبل کے اندراج پر IP68/IP69K-سطح کی سیلنگ فراہم کرتے ہیں۔
6. کیبل کی تعمیر
- اوور مولڈ بمقابلہ اسمبلڈ (فیلڈ-سروس ایبل) کنیکٹر ختم ہوتا ہے۔
- PVC بمقابلہ PUR بمقابلہ TPE جیکٹ (UV مزاحمت، لچک، کیمیائی مزاحمت)
- نالیدار لوم، لٹ والی آستین، یا ہیٹ- سکڑ کر تحفظ
- کیبل لیبلنگ، کلر کوڈنگ، یا حسب ضرورت نشانات
اکثر پوچھے گئے سوالات
Deutsch DT ایکسٹینشن کیبل کی IP درجہ بندی کیا ہے؟
Deutsch DT کنیکٹر سسٹم کو IP67 کا درجہ دیا جاتا ہے جب مکمل طور پر میٹ ہو جاتا ہے، یعنی یہ IEC 60529 فی 30 منٹ کے لیے 1 میٹر گہرائی تک پانی میں عارضی ڈوبنے کو برداشت کرتا ہے۔ اوور مولڈ ورژن طویل عرصے تک ڈوبنے یا ہائی-پریشر واش ڈاؤن ایپلی کیشنز کے لیے IP68/IP69K ریٹنگ حاصل کر سکتے ہیں۔
کیا میں CAN بس کی وائرنگ کے لیے ڈی ٹی ایکسٹینشن کیبل استعمال کر سکتا ہوں؟
ہاں. 8-پن اور 12-پن Deutsch DT ایکسٹینشن کیبلز (PCM-S-0721, PCM-S-0722) CAN بس کنکشن کو سپورٹ کرتے ہیں۔ یقینی بنائیں کہ پن آؤٹ آپ کے CAN-H، CAN-L، پاور اور زمینی اسائنمنٹس سے بالکل مماثل ہے۔ ٹرانسپوزیشن کی غلطیوں سے بچنے کے لیے آرڈر کرتے وقت پن آؤٹ ڈایاگرام فراہم کریں۔
16AWG DT کیبل زیادہ سے زیادہ کتنا کرنٹ لے سکتی ہے؟
ہر سائز کے 16 رابطے کو 23 ڈگری کے محیط میں مسلسل 13 A کا درجہ دیا گیا ہے۔ بلند درجہ حرارت (+105 ڈگری) پر، تقریباً 7–8 A تک کم ہوجاتا ہے۔ زیادہ موجودہ ایپلی کیشنز کے لیے، 14 AWG تار کی وضاحت کی جا سکتی ہے، حالانکہ رابطے کی درجہ بندی 13 A فی پن پر محدود عنصر رہتی ہے۔
میں 2-پن اور 12-پن کنفیگریشنز کے درمیان کیسے انتخاب کروں؟
پن کا شمار آپ کے موجودہ آلات کے کنیکٹر یا وائرنگ ڈایاگرام سے ہوتا ہے۔ سادہ ایل ای ڈی پاور سرکٹس 2 پن استعمال کرتے ہیں۔ پاور، سگنل، اور گراؤنڈ والے سینسرز 3 پن استعمال کرتے ہیں۔ متعدد سرکٹس والے ECU اور CAN بس سسٹم 8 پن یا 12 پن استعمال کرتے ہیں۔ اپنے آلات پر موجود میٹنگ کنیکٹر سے ملائیں۔
اپنے پروجیکٹ کے لیے ایک Deutsch DT ایکسٹینشن کیبل کی ضرورت ہے؟
- 2-پن سے 12-پن DT04/DT06 ایکسٹینشن کیبلز اسٹاک میں ہیں۔
- IP67 سیل کر دیا گیا، 16AWG، فیکٹری-کریمڈ اور پل-ٹیسٹ کیا گیا
- حسب ضرورت لمبائی، پن آؤٹ، اور اوور مولڈ اختیارات دستیاب ہیں۔
- IPC/WHMA{{0}A-620 کلاس 2 کاریگری کا معیار
- OEM اور بیڑے کی دیکھ بھال کے پروگراموں کے لیے بلک قیمتوں کا تعین
ماخذ Deutsch DT ایکسٹینشن کیبلز
پریمیئر کیبلایل ای ڈی لائٹنگ، سینسر وائرنگ، ای سی یو کنکشن، زرعی مشینری، اور سمندری ایپلی کیشنز کے لیے Deutsch DT ایکسٹینشن کیبل اسمبلیاں تیار کرتا ہے۔ معیاری 2-پن سے 12-پن کنفیگریشنز اور حسب ضرورت اسمبلیاں دستیاب ہیں۔
